POGO PIN 커넥터에 대한 기본 소개
POGO PIN 커넥터(스프링-장착 커넥터)는 탄성 접촉을 달성하기 위해 내부 스프링 메커니즘을 사용하는 정밀 연결 구성요소입니다. 그들의 이름은 어린이 장난감 "포고 스틱"과 유사한 외관과 작동 원리에서 유래되었습니다. 커넥터에는 압력 하에서 압축되고 지속적인 접촉력을 제공하는 정밀 스프링이 포함되어 있어 안정적이고 신뢰할 수 있는 전기 연결이 가능합니다.
I. 핵심 구조 및 작동 원리
POGO PIN의 기본 구조는 세 가지 주요 부분으로 구성됩니다.
| 요소 | 재료 | 기능 |
|---|---|---|
| 통 | 황동, 구리 합금 또는 스테인리스강 | 외부 하우징, 안내 및 유지 기능 제공 |
| 플런저 | 황동, 베릴륨 구리 또는 스테인리스강 | 접점 끝은 삽입/추출 힘을 줄이기 위해 테이퍼형 또는 볼 모양을 사용하는 경우가 많습니다. |
| 봄 | 스테인레스 스틸, 음악선 또는 베릴륨 구리 | 안정적인 접촉력 제공 |
작동 원리: 플런저가 결합 패드에 접촉하면 내부 스프링이 압축되어 복귀력을 생성하여 플런저가 접촉 표면에 대해 일정한 압력을 유지하도록 합니다. 이를 통해 저항이 낮고 신뢰성이 높은 전기 경로가 생성됩니다. 스프링 장착 메커니즘은 동적 환경에서 열팽창/수축 및 진동/충격을 수용합니다.
II. 주요 장점
POGO PIN 커넥터는 다음과 같은 핵심 이점으로 인해 최신 전자 제품에 널리 사용됩니다.
긴 서비스 수명: 10,000~100,000회 이상의 결합 주기; 고급 제품은 100만 주기에 도달할 수 있습니다.
작은 크기 및 공간 절약: 직경은 0.4mm, 피치는 0.8mm까지 가능하므로 소형 전자 장치에 이상적입니다.
일정한 접촉력: 스프링 메커니즘은 공차를 자체 정렬하고 보상하여 진동, 정렬 불량 또는 온도 변화에도 안정적인 연결을 유지합니다.
자가 청소 작용: 결합 시 플런저와 접촉 패드 사이의 마찰로 인해 표면 산화물이 제거되어 접촉 신뢰성이 향상됩니다.
유연한 디자인과 상대적으로 저렴한 비용: 별도의 성형이 필요하지 않습니다. 치수, 모양 및 성능 사양을 쉽게 사용자 정의할 수 있습니다.
III. 주요 단점
POGO PIN에는 다음과 같은 몇 가지 제한 사항도 있습니다.
고정밀 요구 사항: 제조 정확도가 중요합니다. 작은 편차로 인해 결함률이 높아질 수 있습니다.
오염물질에 대한 민감성: 압축시 접점이 움직이지 않습니다. 접촉면에 먼지나 이물질이 있으면 연결 불량의 원인이 될 수 있습니다.
고전류에서 발열: Under sustained high current (e.g., >5A) 눈에 띄는 온도 상승이 발생할 수 있습니다.
IV. 주요 전기 및 기계적 매개변수
표준 POGO PIN의 일반적인 매개변수(정확한 값은 제품 데이터시트 참조):
| 매개변수 | 일반적인 범위 |
|---|---|
| 정격전류 | 핀당 1A ~ 5A; 고전류 유형 최대 5A ~ 60A |
| 정격전압 | 보통 AC/DC 12V |
| 접촉저항 | 30mΩ ~ 100mΩ 이하 |
| 절연저항 | 100MΩ(500VDC) 이상 |
| 유전체 내전압 | AC 500V(1분, 고장 없음) |
| 작동 온도 | -40도 ~ +85도 ; 군사 등급 -40도 ~ +125도 |
| 짝짓기 수명(주기) | 5,000 ~ 100,000+주기 |
| 보호등급 | IP67 / IP68 (밀폐 구조 포함) |
V. 주요 유형

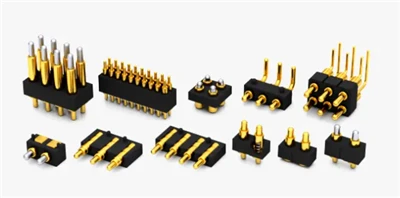

POGO PIN은 모양과 내부 디자인에 따라 분류할 수 있습니다.
1. 모양/장착 스타일별:
평면 바닥 / PCB 실장 / 직각 굽힘
양단/나사산/와이어 납땜/측면 구멍
2. 내부 구조별 :
역방향 드릴링: 부드러운 압축, 제작 용이, 긴 스트로크 – 신호 전송에 널리 사용됩니다.
경사진 표면: 2A ~ 3A를 전송할 수 있으며 중간 전류에 적합합니다.
베벨형 + 볼 팁 / 스루홀 / 테일 플러그 / 더블 엔드: 고전류, 고주파 또는 특수 애플리케이션용입니다.
3. 장착 방법별:
SMT/SMD 유형: 표면 실장형으로 컴팩트한 디자인에 적합합니다.
스루홀 납땜 유형: PCB 스루홀 납땜.
양단형: 두 개의 전기 인터페이스를 연결하는 데 사용되는 양쪽 끝의 접점입니다.
6. 응용분야
| 필드 | 일반적인 응용 분야 |
|---|---|
| 가전제품 | 스마트폰 배터리 연결, TWS 이어버드 충전 케이스, 스마트워치 자기 충전, MagSafe 인터페이스 |
| 웨어러블 | VR/AR 헤드셋 충전 거치대, 스마트 피트니스 밴드, 스포츠 모니터링 장치 |
| 자동차 | BMS 전원 배터리 전압/온도 감지, ECU 모듈 테스트 인터페이스, OBD-II 진단 포트 |
| 산업 및 의료 | ICT/FCT 자동 테스트 프로브, 휴대용 환자 모니터, 휴대용 POS 결제 단말기 |
| 전문 | 항공우주 위성 연결(방사선 방지 도금), 수중 로봇(IP68 방수) |
| 데이터 전송 | 최대 10Gbps의 고속 신호 지원(USB 3.1 Gen2/Thunderbolt 3) |
Ⅶ. 선택 고려 사항
현재 요구사항: 고전류 애플리케이션의 경우 고전류 직렬 핀을 선택하거나 여러 핀을 병렬로 사용하십시오.
접촉력: 일반적인 범위 50 ~ 300 gf - 삽입 편의성과 접촉 신뢰성의 균형을 유지합니다.
스트로크 디자인: 최적의 성능을 위해서는 전체 이동거리의 50%~70% 이내로 압축을 유지하는 것이 좋습니다.
도금: 표준 금도금으로 내식성과 전도성이 향상되었습니다. 열악하거나 신뢰성이 높은 환경(군사, 의료)에는 더 두꺼운 금이 필요합니다.
고주파 애플리케이션: 누화 및 삽입 손실을 줄이려면 동축 차폐 설계를 선택하십시오.
환경 보호: 실외나 습기가 많은 환경에서는 밀봉 구조(IP67/IP68)를 갖춘 방수 모델을 선택하세요.
요약
작은 크기, 안정적인 접촉 및 긴 수명을 갖춘 POGO PIN 커넥터는 소비자 장치부터 고신뢰성 항공우주 응용 분야에 이르기까지 현대 전자 장치에서 없어서는 안 될 연결 솔루션이 되었습니다.
