Pogo 핀 커넥터: 전기 연결을 위한 탄력 있는 솔루션
스프링 장착 커넥터라고도 하는 포고 핀 커넥터는 스프링 장착 핀을 사용하여 접촉하고 회로를 완성하는 전기 커넥터 유형입니다. 쉽게 결합 및 분리할 수 있는 안정적인 연결이 필요한 가전 제품 및 테스트 장비에 일반적으로 사용됩니다.

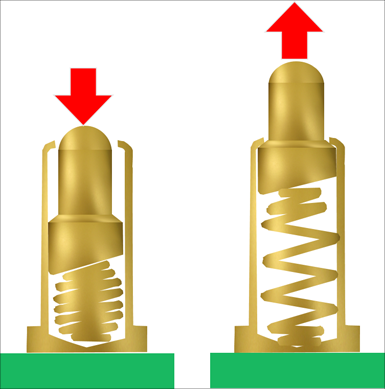

Pogo 핀 작동 방식
포고 핀은 내부에 스프링이 있는 전도성 샤프트로 구성됩니다. 팁은 부식을 방지하고 전도성을 향상시키기 위해 니켈 위에 금과 같은 전도성 물질로 도금됩니다. 스프링은 포고 스틱에 점프하는 만화 캐릭터 포고에서 파생된 포고 핀에 이름을 부여하는 "바운스"를 제공합니다.
포고 핀을 회로 기판의 패드 또는 핀에 누르면 스프링이 압축되고 전도성 팁이 접촉합니다. 스프링은 안정적인 연결을 유지하기 위해 일정한 힘을 가하는 동시에 메이트 높이 또는 평면도에 약간의 변화를 허용합니다. 결합이 해제되면 스프링이 수축되어 팁을 핀 하우징 내부로 안전하게 다시 당깁니다.
포고 핀의 장점
Pogo 핀은 다른 커넥터 유형에 비해 몇 가지 이점을 제공합니다.
- 금 도금 및 스프링 압력으로 인한 낮은 접촉 저항
- 수동으로 결합/결합 해제할 필요 없음
- 먼지, 기름 및 기타 오염 물질에 대한 내성
- 결합 표면 사이의 약간의 오정렬을 보상할 수 있습니다.
- 반복 결합 주기 후 최소한의 마모로 긴 서비스 수명
- 별도의 하우징이나 잠금장치가 없는 심플한 디자인
애플리케이션
포고 핀 커넥터를 활용하는 몇 가지 일반적인 애플리케이션은 다음과 같습니다.
- 회로 기판에 임시로 연결해야 하는 테스트 픽스처
- 프로토타이핑 및 소량 생산을 위한 프로그래머
- 소비자 기기의 배터리 접점
- 회로 내 테스트 및 디버깅에 사용되는 프로브
- 업그레이드 또는 수리를 위해 보드를 교체해야 하는 전자 장치의 PCB 간 상호 연결
Pogo 핀은 다양한 응용 분야에서 일시적 및 반영구적 전기 연결을 위한 다재다능하고 신뢰할 수 있는 솔루션을 제공합니다. 스프링 장착 설계는 변형을 흡수하고 반복되는 결합 주기를 견디므로 프로토타이핑, 테스트 및 서비스 응용 분야에 매우 적합합니다.
