테스트 포고 핀을 올바르게 선택하는 방법
측정 및 테스트를 수행한 적이 있는 사람은 정확한 데이터가 테스트 장비의 설계 및 측정 기능에 달려 있다는 것을 알고 있습니다. 그러나 테스트 라인과 커넥터의 설계 품질, 제조 프로세스, 호환성 및 성능 사양이 테스트 장비만큼 중요하다는 것을 아는 사람은 거의 없습니다. 다음으로, 테스트 와이어와 스프링 포고 핀의 올바른 선택을 위한 5가지 특정 기준에 초점을 맞출 것입니다.
첫째, 안전:
전원 공급 장치 요구 사항과 마찬가지로 계측기 테스트 리드 및 포고 핀은 특히 국제 IEC1010 전압 및 카테고리 요구 사항, 즉 CATI, CAT II, CAT III 또는 CATIV에 따라 큰 전압과 직접 접촉하기 때문에 엄격한 안전 요구 사항을 충족해야 합니다. . IEC1010의 다른 요구 사항에는 과도 테스트, 절연 내전압 또는 제품이 충분한 절연을 가지고 있고 전류, 전기적 여유 공간, 노출된 금속 스프링 심블 및 충격 저항의 요구 사항을 충족하는지 확인하기 위한 테스트가 포함됩니다. 장갑 및 보안경과 같은 중요한 개인 보호 장비와 함께 고품질 테스트 바늘은 NFPA70E 표준에 정의된 개인 보호 조치의 일부를 구성합니다.
둘째, 견고성과 내구성:
고품질 테스트 리드 및 커넥터는 당기거나 누르거나 구멍을 내는 것과 같은 일상적인 마찰로 인한 성능 저하를 겪지 않습니다. 테스트 라인의 양쪽 끝은 잘 설계된 응력 방지 덮개가 있어야 합니다. 테스트 스프링 심블은 반복 연결을 견딜 수 있고 매번 정확한 데이터를 전송할 수 있는 경화 금속이어야 합니다.
특수 제작된 다연 주석 도금 베릴륨 동선은 값싼 재료에 비해 유연성, 장기 내구성, 우수한 전도성 및 정밀도를 제공할 수 있습니다. 다른 요인으로는 포고 핀과 커넥터의 내부 용접 품질과 재료의 온도 범위가 있습니다.
셋째, 디자인 성과 및 지표:
테스트 스프링 심블과 테스트 클립의 디자인이 편안한지 아닌지는 매우 중요합니다. 편안하고 잡기 쉬운 그립 표면은 바늘을 손에 단단히 고정하는 데 도움이 되며 강력한 스프링 클램프로 단단히 연결됩니다. 연결이 간단해야 하며 일치하는 부품이 스트레스 없이 쉽게 미끄러질 수 있어야 합니다. 고품질 커넥터의 접점은 황동 주조가 아니라 니켈 도금 또는 금도금 가공된 황동 커넥터여야 합니다. 금도금 접점을 사용하여 정확성과 내산화성을 제공하여 내구성 있고 안전하며 안정적인 연결을 제공합니다.
테스트 라인과 스프링 심블의 디자인 인덱스는 일치하는 테스트 장비와 일치해야 합니다. 지수가 테스트 장비보다 작으면 장비의 실제 가치가 크게 감소합니다. 예를 들어, 오실로스코프의 대역폭이 100M이고 일치하는 오실로스코프 바늘의 대역폭이 50M이면 오실로스코프는 50M이 됩니다.
넷째, 고성능 애플리케이션:

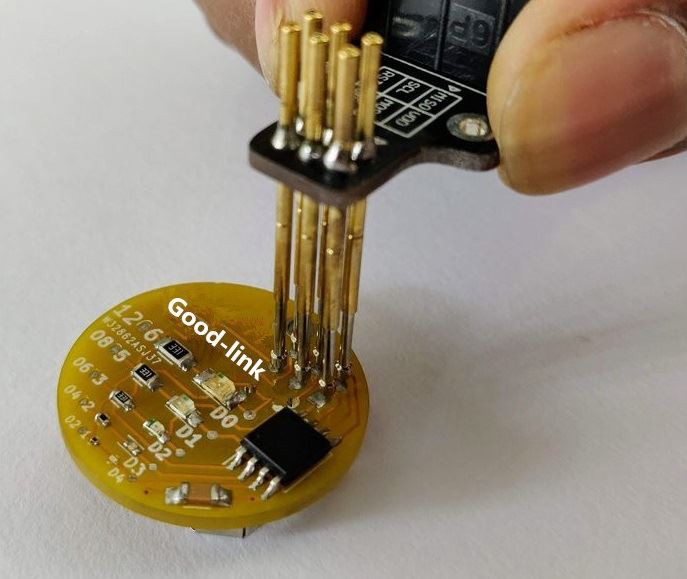

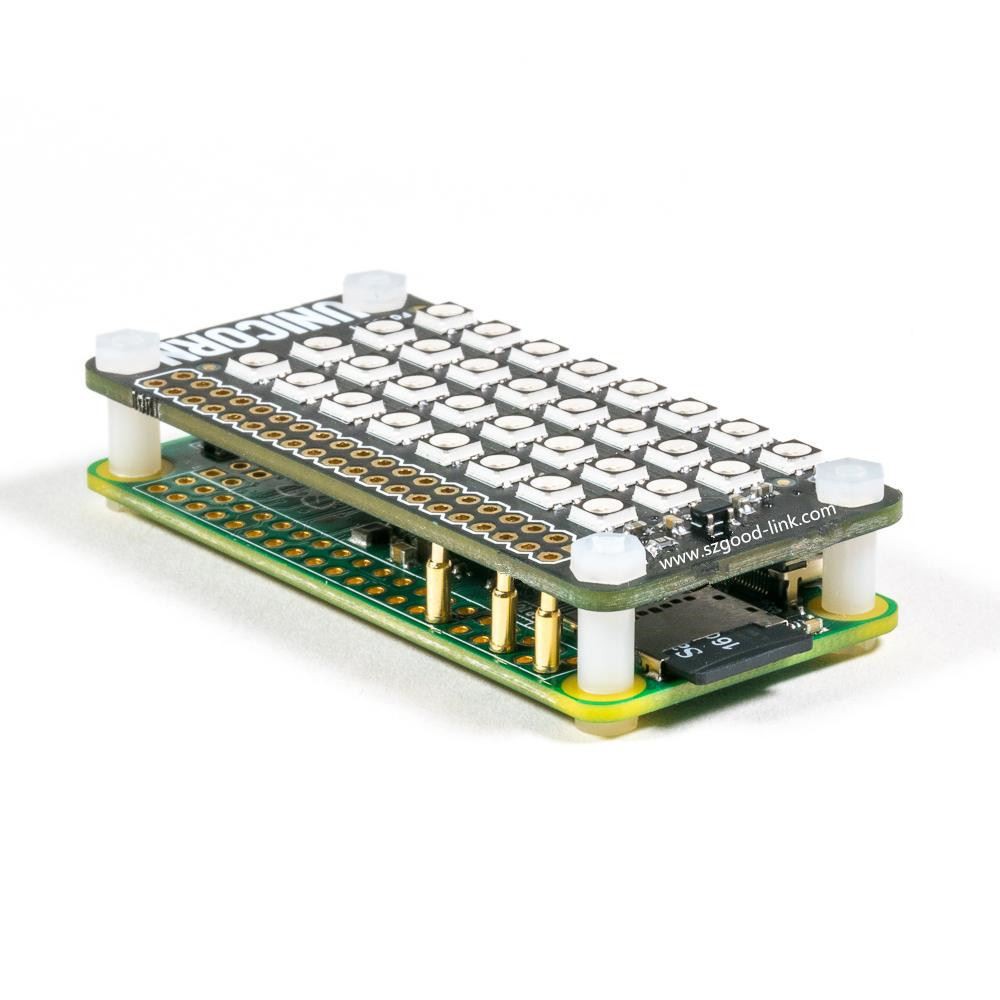

스프링이 장착된 포고 핀과 전자 회로 테스트를 위한 가늘고 가벼운 바늘부터 날카로운 스테인리스 스틸 포고 핀과 산업용으로 적합한 강한 바늘까지, 이제 바늘 디자인은 다양한 응용 분야의 요구 사항을 고려합니다. 예를 들어, 단일 포인트 바늘은 가장 일반적인 바늘 형태입니다. 대부분의 미터는 단일 지점 테스트 라인을 제공하며 이는 광범위한 테스트 애플리케이션에 매우 유용합니다. 날카로운 스프링 골무는 고밀도 회로 기판에서 매우 작은 접점을 측정하는 데 더 나은 도구입니다. 그들은 쉽게 손상되지만 포고 핀은 도금이 없기 때문에 일반적으로 다시 날카롭게 할 수 있습니다.
개폐식 스프링 골무가 있는 바늘은 직경이 매우 얇은 스테인리스 스틸 와이어에 연결됩니다. 바늘 끝을 제외하고 전체 와이어는 우발적인 접촉으로 인해 단락 및 칩 손상을 방지하기 위해 절연층으로 덮여 있습니다. 후크 플라이어 스프링 골무는 연결을 제자리에 유지하는 데 적합하므로 손으로 조작할 때 편리합니다. IC 칩을 쉽게 테스트하려면 다양한 크기의 테스트 클립을 사용하십시오. IC 테스트 클립은 IC 칩의 여러 핀을 프로빙하는 데 이상적인 도구입니다. 그들은 많은 칩 와이어 중 하나를 찾는 데 매우 적합합니다. SMD 바늘은 표면 실장 보드(SMD)의 고정점 테스트에 사용할 수 있습니다. 이러한 유형의 테스트는 MINI GRIP-XB/100 미니 테스트 클램프와 같은 매우 작은 회로 기판의 접점에 매우 얇고 날카로운 스프링 골무를 사용해야 합니다. 마이크로 SMD 클램프는 SMD 칩의 미세 피치 핀을 클램프하도록 설계되었습니다. BNC 어댑터 케이블(작은 전선이 있는 짧은 패치 코드)을 사용하면 신호 테스트를 위해 회로 기판에서 RF 커넥터를 쉽게 설치할 수 있습니다...
다섯째, 테스트 라인 연결 커넥터:
표준, 안전 및 실제 요구 사항에 따라 테스트 라인 커넥터에는 다양한 애플리케이션과 표준 플러그 및 소켓이 있습니다. 예를 들어 오실로스코프에는 BNC 커넥터가 있고 멀티미터에는 4mm 바나나 커넥터가 있으며 스펙트럼 분석기에는 N형 커넥터가 있습니다. 애플리케이션마다 커넥터가 다릅니다. 서로 어울리게 하기 위해 다양한 어댑터(커플링)가 시장에 등장했습니다. 어댑터), 어댑터(어댑터), 어댑터 케이블, 연결 케이블, 분기 케이블 등
요약하자면, 오늘 설명한 테스트 라인과 포고 핀의 올바른 선택을 위한 5가지 특정 기준입니다. 이 5가지 사항에 따르면 모두가 포고 핀에 대해 더 깊이 이해하고 있습니다.
