포고 핀 커넥터 끝 설계 요구 사항
포고 핀 커넥터는 주로 바늘 샤프트, 스프링, 세라믹 비드, 바늘 튜브, 플라스틱, 캡의 6개 부품으로 구성됩니다(기본 고객 설치 요구 사항은 바늘 샤프트를 보호하기 위해 플라스틱 캡을 장착할 수 있음).'포고 핀 커넥터의 접점 단자의 형식 요구 사항을 살펴보겠습니다.
1. 접점의 끝 부분에 대한 설계 요구 사항:

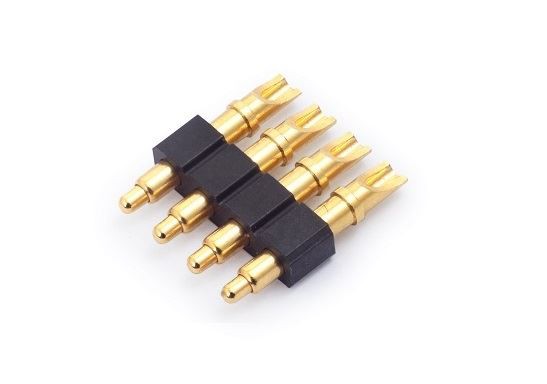

완전한 기계의 케이블 요구 사항에 따라 설계된 비표준 유형의 접점이며 먼저 플러그인 끝의 크기, 제품 설치 형식, 외관 모드 및 케이블 사양을 확인하십시오. 케이블을 결정할 수 없는 경우에는 접점 부품 번호에 따라 배선 구멍을 설계하는 것이 원칙입니다. 배선 구멍은 대형 와이어 게이지 와이어의 요구 사항을 충족할 수 있습니다. 용접 컵의 내경에 대한 와이어의 심선 직경의 비율은 일반적으로 0.5-0.7입니다. 와이어를 연결할 때 설계 원리는 케이블 코어의 직경과 접점의 연결 구멍이 적절하며 와이어 코어의 직경과 용접 구멍의 내경의 비율은 일반적으로 0.6-0.8입니다.
2. 연락 종료 형식에 대한 요구 사항:
포고 핀 커넥터에서 접점은 주로 신호 전송을 수행하는 커넥터의 중요한 부분입니다. 커넥터 설계에서 접점은 결합 끝과 꼬리 끝으로 구성됩니다. 결합 끝은 일반적으로 커넥터 플러그와 소켓 사이의 접촉 신뢰성을 보장하기 위해 탄성 부품과 단단한 부품으로 구성됩니다. 접촉의 꼬리 끝은 장비 사이의 케이블 연결, 인쇄 기판 간의 상호 연결 또는 케이블을 실현하는 것이며 보드 간의 상호 연결은 케이블 연결에 사용됩니다. 커넥터의 단자단은 용접선형, 압착선형, 절연피어싱형(IDC, 무납땜 권선형, 인쇄기판, 접점용으로 사용) 종단형태는 직선용접, 굽힘용접, 표면실장, 용접- 무료 압입 유형.
