TWS 충전 솔루션용 포고 핀
일반 유선 이어폰에 비해 블루투스 이어폰이 사용하기 편리합니다. 기술의 지속적인 업데이트로 Bluetooth 이어폰의 음질은 점점 유선 이어폰에 가까워지고 있습니다. 애플 아이폰7 이후로 더욱 중요한 3.5mm 이어폰 잭이 취소됐다. 블루투스 헤드셋 개발.
3.5mm 기존 헤드폰 잭이 없는 iPhone
블루투스 이어폰과 기존 유선 이어폰의 가장 분명한 차이점은 긴 이어폰 케이블이 없고 블루투스를 통해 오디오 신호를 수신하기 때문에 블루투스 이어폰은 독립적인 회로와 전원 공급 장치를 가지고 있으며 휴대 전화처럼 일상적인 사용을 위해 충전할 수 있다는 것입니다. 오늘은 TWS(True Wireless Stereo) 블루투스 헤드셋 충전실에 사용되는 포고핀의 종류를 소개하고자 합니다.
TWS 이어폰 충전 박스에서 2Pin, 3Pin, 5Pin 등 다양한 사양의 포고 핀(포고 핀 커넥터)을 보았습니다. 포고 핀의 사용은 규칙적이며 전체는 2Pin 포고 핀과 3Pin 포고로 구분됩니다. 다리. 그리고 더 많은 핀. 그렇다면 많은 포고 핀의 용도는 무엇입니까?

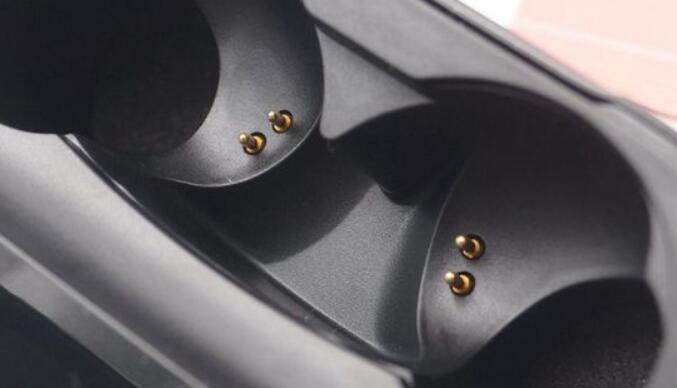

1. 2Pin 포고 핀 솔루션:
2Pin 포고 핀의 디자인은 시장에서 가장 일반적이며 이 디자인은 TWS 헤드셋 충전의 엄격한 요구를 충족할 수 있습니다. 2개의 핀은 각각 양극과 음극이며, TWS 충전 박스의 배터리함 전원을 이어폰으로 전달하는 데 사용됩니다. 이런 식으로 TWS를 통화용 블루투스 헤드셋으로 사용하면 하나의 헤드셋이 작동하고 다른 헤드셋을 충전함에 넣어 전원을 보충할 수 있습니다. 이러한 사용 주기는 매우 긴 배터리 수명의 요구를 충족할 수 있습니다.
이전에는 2Pin 포고 핀이 전원을 공급하는 동안 통신을 고려할 수 없었습니다. 따라서 TWS 이어폰 공장에서는 맞춤형 기능을 추가하기 위해 3Pin 포고 핀, 5Pin 포고 핀 및 기타 설계 방식을 시도했는데, 이로 인해 제품 볼륨이 증가하고 조립이 어려웠습니다. 복잡하고 비용 증가를 가져온다.
2. 3Pin 포고 핀 솔루션
3Pin 스프링 심블의 디자인은 5V 충전 및 접지 외에도 헤드셋의 실제 전력을 측정하는 데 사용되는 헤드셋의 배터리 전압용 핀을 추가합니다.

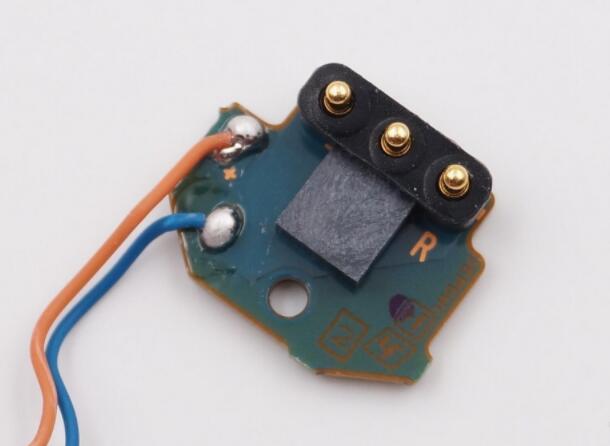

3Pin 충전 핀 3Pin 충전 핀

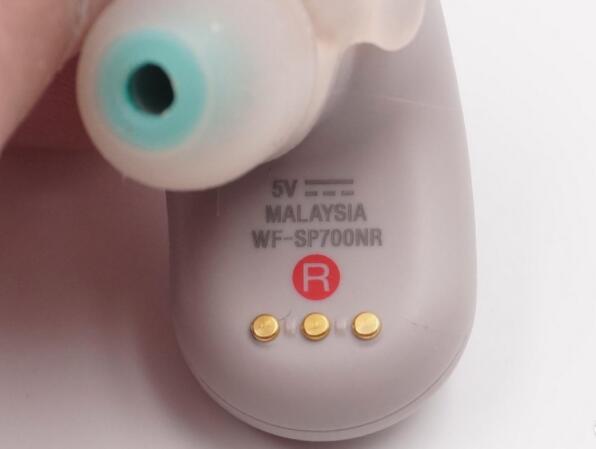

3핀 충전 핀이 있는 TWS 블루투스 헤드셋 3핀 충전 핀이 있는 TWS 블루투스 헤드셋

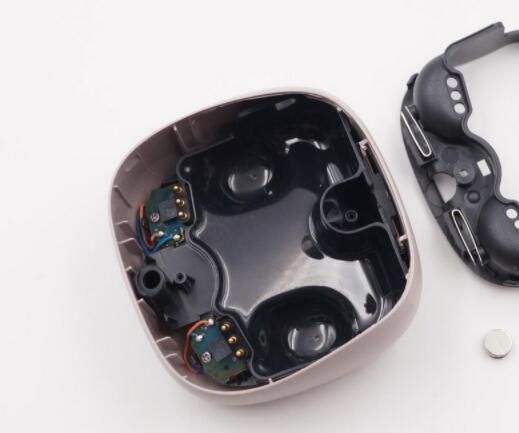

블루투스 헤드셋 충전 케이스용 3Pin 충전 핀 블루투스 헤드셋 충전 케이스용 3Pin 충전 핀
3. 5Pin 포고 핀 솔루션
5Pin 스프링 심블의 디자인은 위의 두 가지 목적을 고려하고 더 많은 기능을 가지고 있습니다.
이런 디자인은 상대적으로 보기 드문 고급형 TWS 블루투스 헤드셋에서만 볼 수 있다. 헤드셋 내부 저장소의 데이터 전송, 헤드셋 펌웨어 업그레이드, 프로토콜 데이터 통신 및 기타 기능에 사용할 수 있습니다.
