Pogo Pin 프로젝트의 리플 로우 솔더링 및 웨이브 솔더링
일반적으로 Pogo Pin 커넥터는 리플로 납땜과 웨이브 납땜의 두 가지 납땜 방법을 사용합니다.
리플 로우 솔더링은 PCB 보드의 패드 (접촉 패드) 표면에 솔더 페이스트를 솔더링하는 것을 말합니다. 하나 이상의 전자 부품을 연결한 후 영구 경화 접합을 달성하기 위해 다중 온도 리플로우 오븐에서 가열하여 납땜을 수행합니다.
오늘날의 디지털 전자제품은 초소형, 초미세, 초박형의 방향으로 발전하고 있습니다. 내부 구조 설계 공간이 점점 더 소형화되고 PCB 보드 설계 레이아웃이 점점 더 소형화되고 터미널 제품이 점점 더 빠르게 업데이트되고 판매량이 증가하고 있습니다. 그것은 점점 더 높아지고 있으며 웨이브 솔더링과 핸드 솔더링은 발전을 충족시키지 못했습니다. 리플로 솔더링 기술을 사용해야만 고정밀, 고효율, 고품질 SMT 패치 생산이 가능합니다. Pogo Pin 커넥터는 소형, 긴 수명, 대전류, 미려한 외관 및 설계 엔지니어를 위한 편리한 구조 설계로 인해 소비자 전자 모바일 터미널 및 산업용 전자 제품에 널리 사용됩니다.
포고 핀 커넥터는 두 가지 방법으로 사용할 수 있습니다.

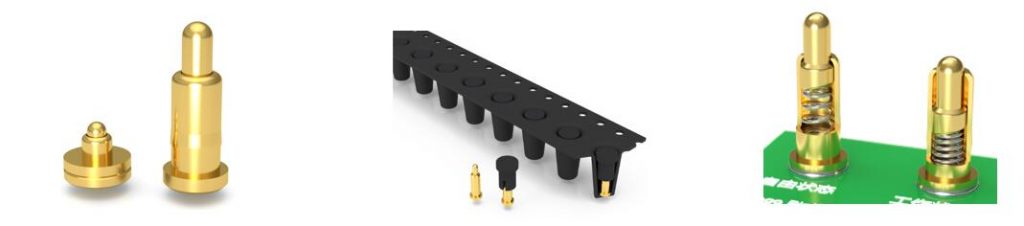

첫 번째는 PCB 패드 표면에 실장되는 평평한 바닥 패치 유형입니다. 아래와 같이 SMT 표면 실장 기술이라고 합니다.

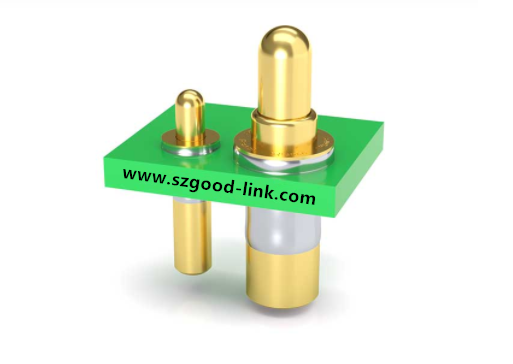

두 번째는 테일 핀이 PCB 보드 구멍 패치 용접에 삽입된 핀입니다. 이를 플러그인 SMT 패치 용접이라고 하며 이는 리플로 납땜의 일종이기도 합니다. 이 방법을 사용하는 목적은 부품의 파지력을 향상시키는 것입니다. PCB 기판에 더욱 견고하게 접착됩니다. 아래 그림과 같이:
2. 웨이브 납땜
웨이브 솔더링은 솔더 웨이브 크레스트를 형성하는 용융 솔더로 부품을 솔더링하는 프로세스입니다. 이 납땜 방법은 먼저 부품의 핀을 PCB의 구멍에 삽입해야 합니다. 웨이브 솔더링은 중부하 플러그인 핀 전자 부품에 적합하지만 자체 중량 전자 부품에는 적합하지 않습니다. SMD 전자 부품의 매우 가볍고 핀 없는 납땜.
