금도금과 팔라듐도금의 차이점
많은 전기도금 공정과 재료가 있습니다. 금도금은 우리가 가장 많이 사용하는 가공기술과 소재이지만 금도금보다 팔라듐도금, 로듐도금, 루테늄도금이 더 좋습니다. 팔라듐 도금입니다.

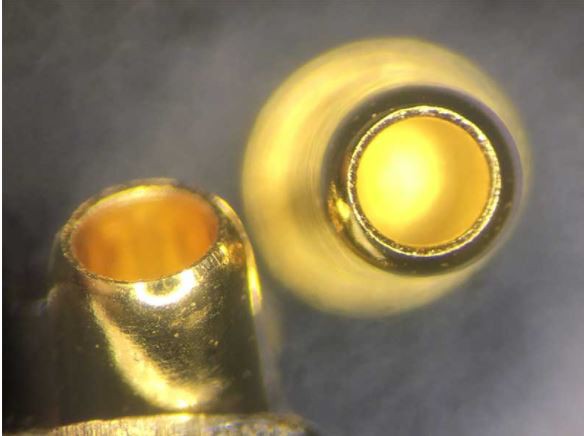

금도금은 진짜 금을 사용하며, 얇은 층만 도금해도 이미 전체 회로기판 원가의 10%에 육박한다. 금 도금은 금을 코팅으로 사용하며 하나는 용접을 용이하게하고 다른 하나는 부식을 방지하기위한 것입니다. 몇 년 동안 사용한 메모리 스틱의 황금 손가락조차도 여전히 그 어느 때보 다 반짝입니다. 장점: 강한 전도성, 우수한 내산화성, 긴 수명; 조밀한 코팅, 상대적으로 내마모성, 일반적으로 용접 및 플러깅 경우에 사용됩니다. 단점: 높은 비용, 낮은 용접 강도.
Gold / Immersion Gold ENIG(Nickel Immersion Gold)는 니켈 금이라고도 하며, 침지 니켈 금(금이라고도 함) 및 침지 금으로도 알려져 있습니다. Immersion Gold는 우수한 전기적 특성을 지닌 니켈-금 합금의 두꺼운 층으로 구리 표면을 화학적 방법으로 감싸 장기간 PCB를 보호할 수 있습니다. 니켈의 내층의 증착 두께는 일반적으로 120~240μin(약 3~6μm)이고, 금의 외층의 증착 두께는 일반적으로 2~4μinch(0.05~0.1μm)입니다. Immersion Gold는 PCB가 장기간 사용하는 동안 우수한 전기 전도성을 얻을 수 있도록 하며 다른 표면 처리 공정보다 환경 내성이 있습니다. 장점 : 1. 침지 금으로 처리 된 PCB의 표면은 매우 평평하고 동일 평면도가 매우 우수하여 버튼의 접촉면에 적합합니다.
Immersion Gold는 솔더링성이 우수하며, 금은 용융 솔더에 빠르게 녹아 금속 화합물을 형성합니다. 단점: 공정 흐름이 복잡하고 좋은 결과를 얻으려면 공정 매개변수를 엄격하게 제어해야 합니다. 가장 문제가 되는 것은 이머전 골드로 처리된 PCB 표면이 블랙 디스크 효과를 일으키기 쉬워 신뢰성에 영향을 미친다는 점이다.
니켈-팔라듐-금과 비교할 때, 니켈-팔라듐-금(ENEPIG)은 니켈과 금 사이에 추가 팔라듐 층이 있습니다. 금을 대체하는 증착 반응에서 무전해 팔라듐 층은 니켈 층을 보호하고 금을 교환하여 과도한 부식을 방지합니다. 팔라듐은 immersion gold용으로 완벽하게 준비되어 있으며 교체 반응으로 인한 부식을 방지합니다. 니켈의 증착 두께는 일반적으로 120~240μin(약 3~6μm)이고 팔라듐의 두께는 4~20μin(약 0.1~0.5μm)입니다. 금의 증착 두께는 일반적으로 1~4μin(0.02~0.1μm)입니다.
장점: 광범위한 응용 프로그램과 동시에 니켈 팔라듐 금은 상대적으로 침지된 금이므로 블랙 디스크 결함으로 인한 연결 신뢰성 문제를 효과적으로 방지할 수 있습니다. 단점: 니켈 팔라듐은 많은 장점이 있지만 팔라듐은 비싸고 자원이 부족합니다. 동시에 침지 금과 마찬가지로 공정 제어 요구 사항이 엄격합니다.
