포고 핀 타입과 파편 커넥터의 차이점
일반적으로 사용되는 배터리 커넥터는 포고 핀 유형과 파편 유형의 두 가지 형태입니다. 휴대폰에 널리 사용되는 배터리 커넥터는 골무형으로 파편형 배터리 커넥터에 비해 다음과 같은 장점이 있습니다.

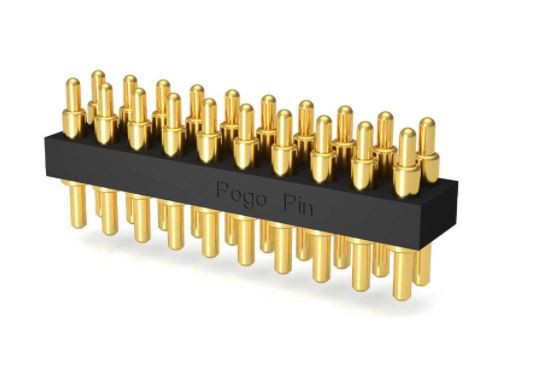

Pogo 핀형 커넥터를 같은 사이즈의 shrapnel형 커넥터와 비교하면 압축량이 크고 접점이 안정적입니다. 포고 핀형 배터리 커넥터는 스프링형 커넥터보다 작동 압축량이 더 커서 접점의 안정성을 보장합니다.
동일한 압축량을 사용하는 thimble type 및 shrapnel type과 비교하여 thimble type 커넥터는 PCB 보드 공간을 덜 차지합니다. 작업 위치가 4mm이고 압축이 1mm일 때 Pogo 핀형 커넥터는 PCB 기판에서 공간을 덜 차지합니다. 본체의 두께를 줄이고 소형화할 수 있습니다.
압축되면 골무 커넥터의 접점 위치가 변경되지 않아 안정적인 연결 지점을 유지하고 안정적인 전기적 성능을 얻을 수 있습니다. 골무 유형은 20,000회, 파편 유형은 5,000회입니다. 포고 핀형 배터리 커넥터의 내구성은 파편형보다 강합니다. 플라스틱 젤의 형태와 포고핀의 조합을 자유롭게 설정할 수 있어 디자인의 자유도가 더욱 돋보인다.
위의 비교 분석을 통해 Pogo 핀 형 커넥터는 파편 유형에 비해 많은 장점이 있습니다. PCB 보드 공간을 최대한 활용할 수 있습니다. 골무 유형 커넥터는 이전 파편 커넥터와 비교할 때 안정적인 높은 초기 접촉 압력을 보장할 수 있습니다. 접촉 압력; 골무형 커넥터는 스프링형 커넥터보다 작업 수명이 더 깁니다. 높은 수준의 디자인 자유도. 향후 신모델 설계 시 배터리 커넥터는 모두 골무형 배터리 커넥터를 사용하는 것이 좋습니다.
