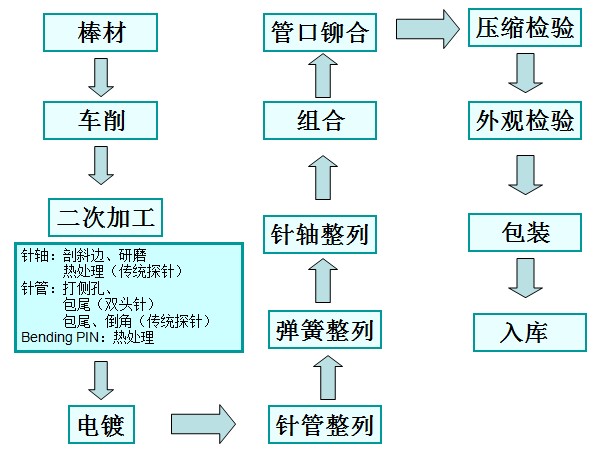

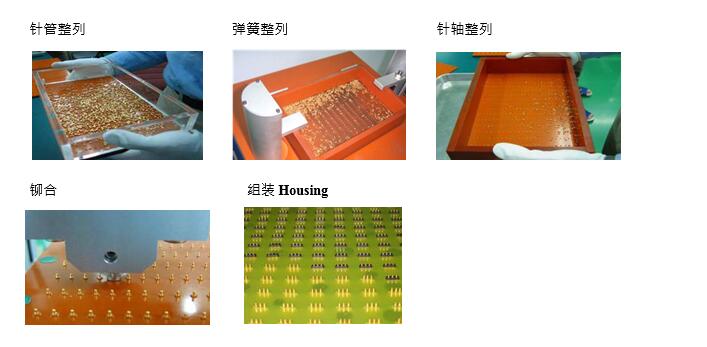

포고 핀 커넥터 생산 공정
니들 샤프트/튜브 재질:
커넥터의 주요 기능은 신호 전도 및 플러그 뽑기 횟수가 많기 때문에 재료의 전도성과 탄성(항복 강도)도 필요합니다.
1-1: 황동(BRASS): 구리-아연 합금으로 전도성이 좋고 전도성이 약 26% ~29%(IACS)이며 구리의 비율에 따라 C2680(JIS)과 C3604로 나눌 수 있습니다. , C3601 (열처리 필수)
1-2: 인청동(PHOSPHOR BRONZE): 구리-주석 합금으로 전도도는 황동보다 낮고 전도도는 약 13%입니다. 그러나 그것의 신축성과 융통성은 좋습니다
인발 공정이 있는 파이프에 적합하며 주석 함유량에 따라 C5440, C5191, C5210으로 구분된다. 주석 함량이 높을수록 전도성이 떨어지고 탄성이 좋아집니다.
1-3: 열처리된 구리 합금: 예를 들어 베릴륨 구리(BERYLLIUM ALLOY)는 전기 전도성과 탄성이 좋지만 가격이 비쌉니다.

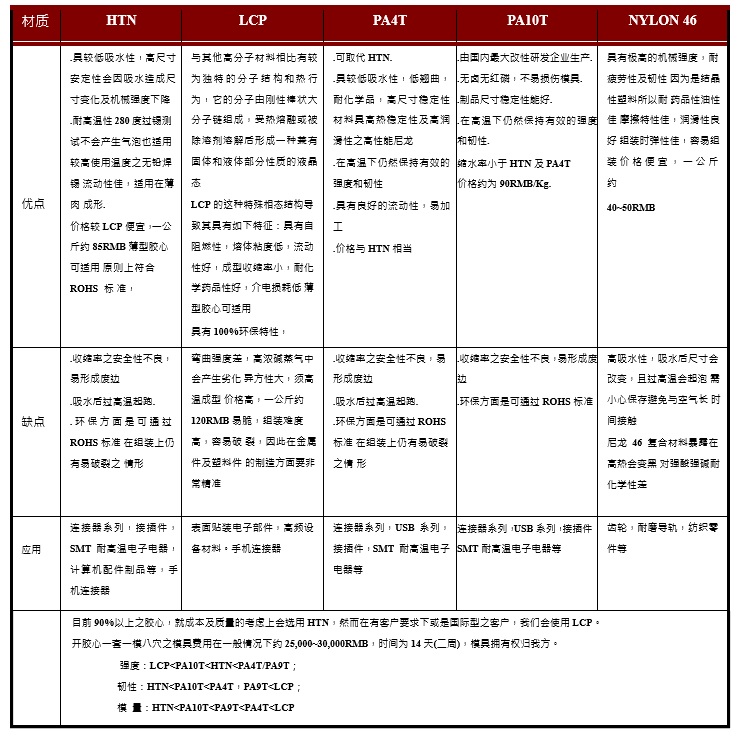

Housing&Cap에 사용되는 재료:
커넥터의 주요 구조 및 절연을 제공하고 내부에 Pogo PIN을 수용합니다. 사용 재료 : 커넥터의 크기, 모양, 용도가 매우 다르기 때문에 사용되는 엔지니어링 플라스틱도 다양합니다. 커넥터를 설계할 때 온도 저항, 유동성, 기계적 강도, 전기적 성능, 환경 보호 요구 사항 및 비용을 고려하여 적절한 엔지니어링 플라스틱을 선택해야 합니다. 일반적으로 사용되는 엔지니어링 플라스틱은 LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC 등입니다.
LCP 자체에 난연성이 있기 때문에 난연제를 추가하지 않고도 UL94 V-0 수준에 도달할 수 있으므로 LCP는 RoHS 및 무할로겐 요구 사항을 빠르게 충족할 수 있습니다. HTN, PA4T, PA9T는 나일론 소재로 UL94 V- Class0를 달성하기 위해서는 난연제를 첨가해야 하며, HTN, PA4T, PA10T 제조사는 해당 등급의 소재가 할로겐 프리를 사용함을 선언 난연제.
