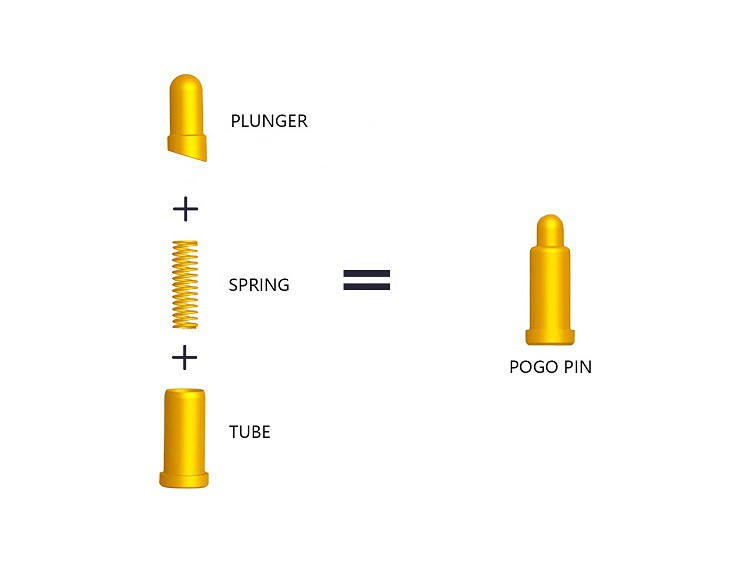

포고 핀 커넥터의 구조
시장의 발전과 제품 기술의 업그레이드로 인해 점점 더 많은 소비자들이 제품의 다기능에 국한되지 않고 세련된 외관과 작고 얇은 외관을 추구하고 있습니다. 그러나 제조 및 설계에 있어 이러한 제품은 모든 전자 제품 엔지니어에게 큰 도전 과제입니다. 커넥터의 구조적 설계 공간과 표준 사양으로 인해 엔지니어가 선택하여 완성하기가 어렵습니다. 또한, 포고 핀은 조립 비용, 서비스 수명, 샘플 주기 및 구조적 공간 비용 측면에서 명백한 이점이 있습니다.
포고 핀의 주요 기능은 20MA-10A 범위의 과전류입니다. 주로 포고 핀의 직경, 높이 및 도금 요구 사항에 대한 엄격한 규정이 있습니다.
포고 핀 바늘은 작은 둥근 반구에 매끄러운 표면이 필요합니다. POGOPIN 포고 핀에 대한 바늘 디자인 요구 사항.

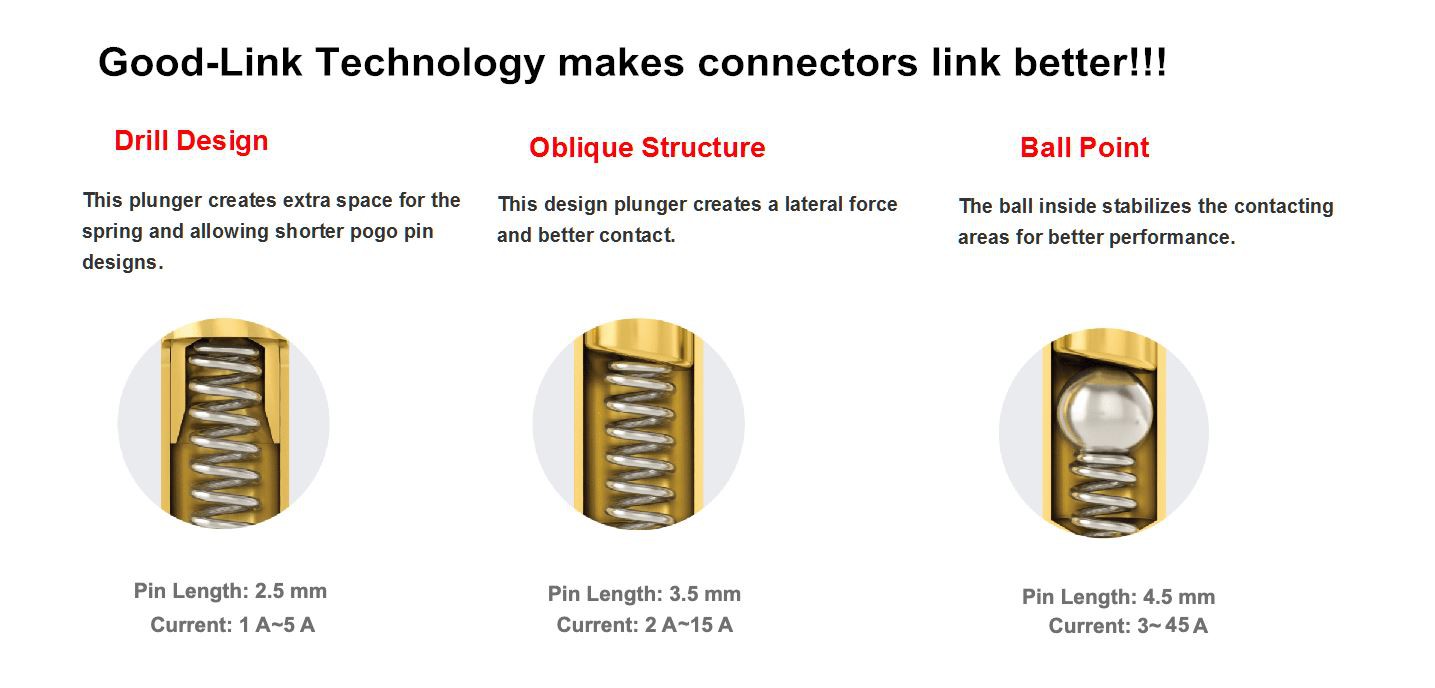

베벨: 작업 시 바늘이 항상 바늘 튜브와 접촉하도록 하기 위해 Tyco Hanze는 스프링과 접촉하는 바늘 끝을 베벨로 자릅니다. 이 설계 개념은 제품의 안정적인 전도를 보장하기 위해 낮고 안정적인 접촉 임피던스를 보장할 수 있습니다. 백 드릴링 설계는 고객의 탄성 요구 사항을 충족할 수 있는 소형 커넥터에 적합한 선택입니다.
이 디자인의 일치하는 스프링의 길이는 바늘 튜브의 길이를 초과할 수 있습니다. 제한된 공간의 경우 역 드릴링 설계로 안정적인 탄성 스트로크를 얻을 수 있습니다. 평평한 바닥 디자인은 바늘과 바늘 튜브의 구조에 대한 특정 조건으로 인해 액세스 할 수 없습니다. 이로 인해 전류가 바늘 튜브를 통과하고 바늘 튜브의 벽이 스프링을 따라 직선으로 갈 것입니다. 저항이 너무 커서 전압이 큰 아크에서 떨어집니다.
당사는 포고핀 제조회사로서 정밀접속, 기술개발을 핵심으로 하여 R&D를 일체화하여 생산, 판매하는 하이테크 기업입니다.
