Pogo 핀을 사용하는 방법?

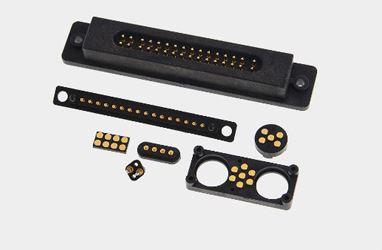

POGO PIN 커넥터의 기본 소개
Pogo Pin 커넥터는 니들(Plunger), 니들 튜브(Tube), 스프링(Spring), 고무심(Housing)의 4가지 기본 구성요소를 고정밀 장비로 리벳팅하여 형성된 스프링형 프로브입니다. 포고 핀, 스프링 골무, 스프링 프로브, 스프링 장착, PogoPin 커넥터라고도 합니다. Pogo Pin's Plunger의 바닥은 일반적으로 경사면 구조입니다. 경사면 구조의 기능은 Pogo Pin이 작업 중 바늘(Plunger)이 바늘 튜브(Tube)의 내벽에 접촉되도록 하여 전류가 주로 금도금 바늘(Plunger)을 통과하도록 하는 것입니다. 그리고 바늘 튜브. (튜브) 포고 핀의 안정성과 낮은 임피던스를 보장합니다.
Pogo Pin 제품 시리즈를 제공합니다. 커넥터 산업에서 포고 핀은 특별한 연결 기술입니다. 지난 몇 년 동안 이 신뢰할 수 있는 기술은 세계 정상급 유명 제조업체에서 채택했으며 휴대폰 배터리, 안테나 연결, GPS 위치 지정 시스템 및 랩톱 컴퓨터와 같은 100개 이상의 전자 제품에 성공적으로 사용되었습니다. , 비디오 게임기, 옥외 가로등, 보청기, 라디오 수신기 등
포고 핀 커넥터 기본 매개변수
포고핀(Plunger): 황동 금도금(C3604), 전기도금층의 두께는 용도에 따라 다양하며, 일반적으로 니켈도금 1.25~2.5um(50~100u&로 환산), 금- 도금 0.125um~0.5um(5u”~20u”로 변환).
배럴 : 황동 금도금 (C3604), 전기 도금 층의 두께는 응용 분야에 따라 다릅니다. 일반적으로 니켈 도금 1.25 ~ 2.5um (50 ~ 100u&따옴표로 변환), 금도금 0.125um ~0.25um(5u”~10u”로 변환).
스프링: 스테인리스강(SUS304) 또는 피아노 강선
하우징: PA46, PA9T, HTN, LCP(할로겐 프리 재료, 화재 등급 UL94V-0)
커버(CAP): PA46, PA9T, HTN, LCP(할로겐 프리 소재, 내화 등급 UL94V-0)

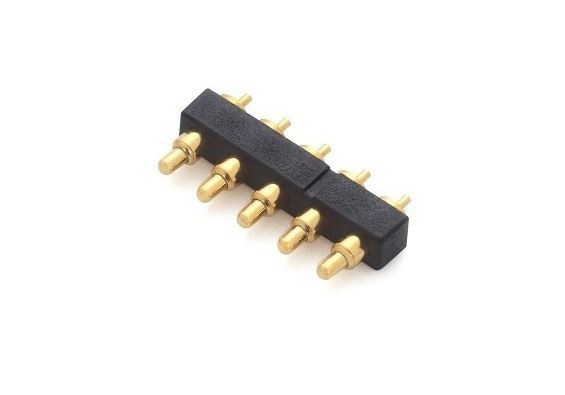

포고 핀 커넥터 제품 사양
포고 핀 커넥터의 장점
IPX6-IPX7 레벨 방수 설계
소형 폼 팩터
고온 저항
내식성
맞춤형 디자인 제공
POGO PIN 커넥터 적용
